参数规格
|
MI-2000B
|
LI-2000
|
|
|
检查项目
|
缺件、多件、锡球、偏移、侧立、碑立、反贴、错件、坏件、桥连、虚焊、少锡、多锡、IC引脚浮起、IC引脚弯曲、OCR、OCV(文字识别) | ||
|
视觉系统
|
工业相机 | 2M像素彩色数字相机 | |
| 照明系统 | 高辉度RGB三色光源照明、智能光强调 | ||
| 分辨率 | 10～20um (可连续可调) | ||
| FOV尺寸 | 32*24mm (分辨率：20um) | ||
| 取像与运算时间 | 4-5FOV/sec 250ms/FOV | ||
|
运动系统
|

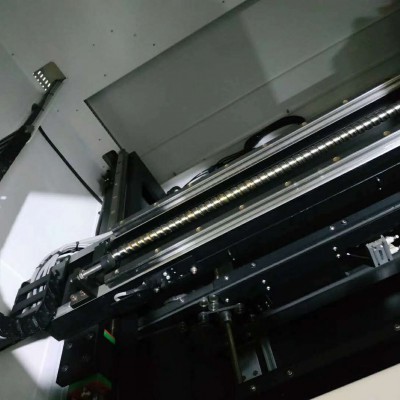

X/Y轴驱动系统 | 交流伺服驱动系统，精密级滚珠丝杠、滑轨，定位精度±5um,0-80mm/sec | |
|
运输轨道
|
基板厚度 | 0.6～3mm | |
| 可适应基板弯曲度 | +/-2mm | ||
| 适用基板上下净高 | 上方：30mm 下方：40mm | ||
| PCB搬运高度 | 900±20mm | ||
| 轨道基准和基板流向 | 前/后固定；左进右出/右进左出（出厂前依据客户需求） | ||
| 适用基板尺寸：50*50～330*250mm | 适用基板尺寸：50*70～510*460mm | ||
|
外形尺寸
|
宽：710mm 长：795mm 高：1650mm | 宽：1140mm 长：1120mm 高：1660mm | |
|
设备重量
|
约260kg | 约850kg | |
|
电源规格
|
单相交流220伏±10％，50/60HZ,最大负载功耗1.5KVA | 单相交流220伏±10％，50/60HZ,最大负载功耗1.8KVA | |
|
气压要求
|
0.5兆帕 | ||
|
环境要求
|
温度5～40℃，相对湿度25％～80％ 无凝霜 | ||
|
通讯方式
|
标准SMEMA接口 | ||
|
选项
|
条形码识别、离线编程软件、维修站、SPC数据服务器 | ||
