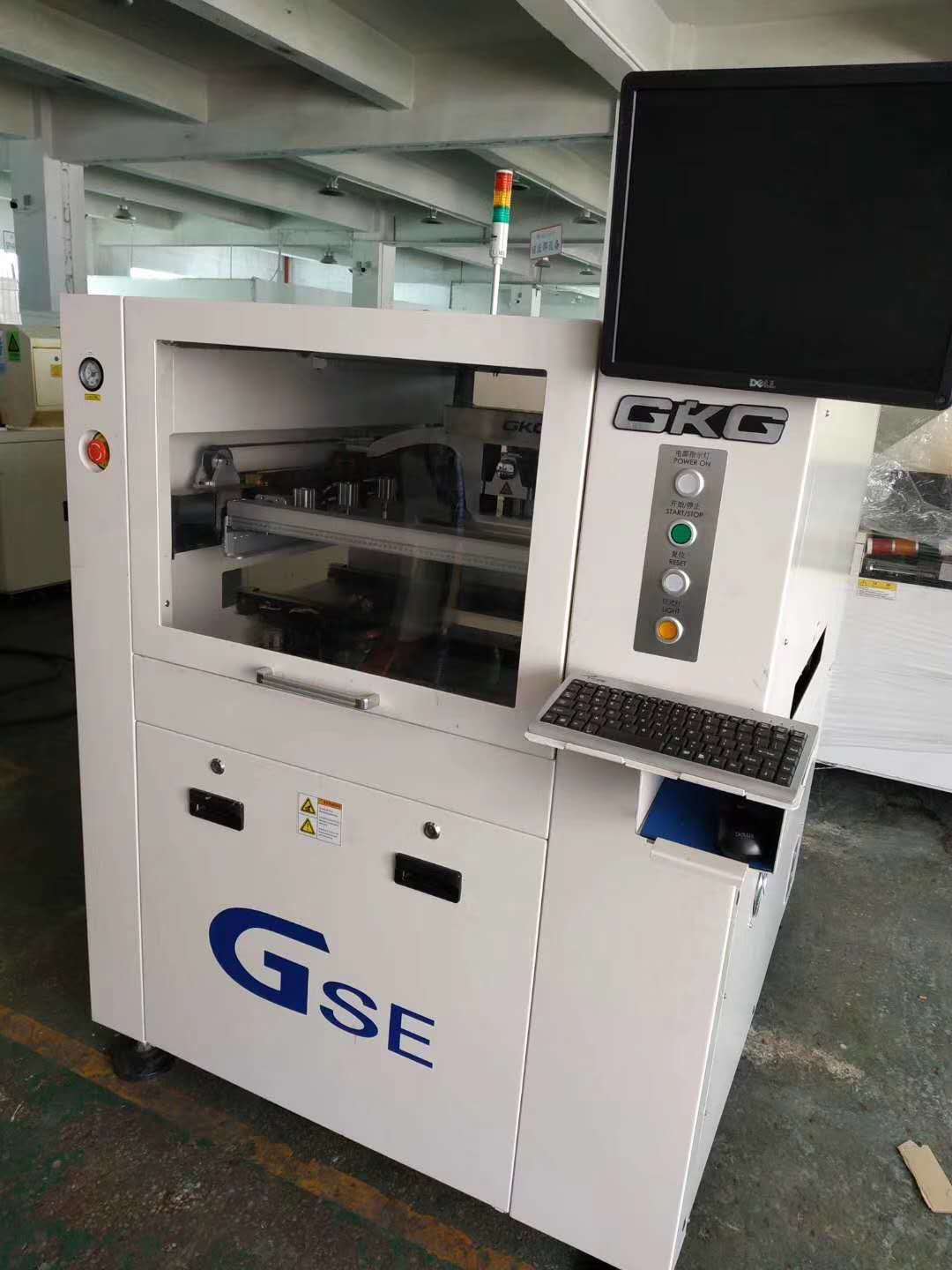

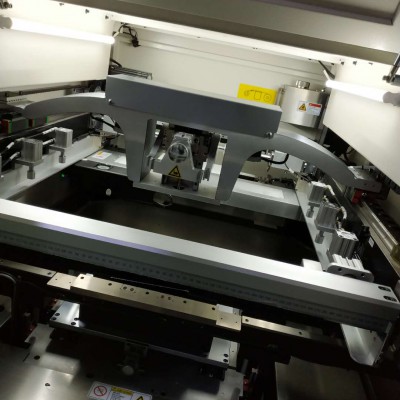

GKG-GSE全自动锡膏印刷机规格参数：
|
基板处理 |
|
|
基板尺寸（X×Y) |
400×340mm |
|
*小基板尺寸 |
50×50mm |
|
基板厚度尺寸 |
0.4~6mm |
|
基板重量 |
3kg |
|
基板边缘间隙 |
2.5mm |
|
过板高度 |
15mm |
|
传输高度 |
900±40mm |
|
传送速度 |
分段控制，速度1500mm/s(Max) |
|
传输方式 |
一段式传输导轨 |
|
基板夹持 |
手动上压片、柔性边夹 |
|
基板支撑方式 |
磁性顶针、等高块、手动调节顶升平台 |
|
影像 |
|
|
影像视域 |
8×6mm |
|
基准点类型 |
标准形状基准点、焊盘、开孔 |
|
摄像机系统 |
上/下成像的视觉系统、模拟相机CCD、几何匹配定位 |
|
性能 |
|
|
系统对准精度和重复精度 |
±0.01mm |
|
实际焊膏印置重复精度 |
±0.025mm |
|
基于第三方测试系统（德国CTK）验证的实际焊膏印刷位置重复精度 |
|
|
印刷周期 |
＜8sec |
|
印刷参数 |
|
|
印刷脱膜 |
0-20mm |
|
印刷模式 |
单或双刮刀印刷 |
|
印刷速度 |
6~200mm/sec |
|
印刷压力 |
0.5~10Kg |
|
模板框架尺寸 |
370×370mm~737~737mm |
|
清洗方式 |
加强型真空吸附；干、湿、真空三种模式；滴淋式清洗系统 |
|

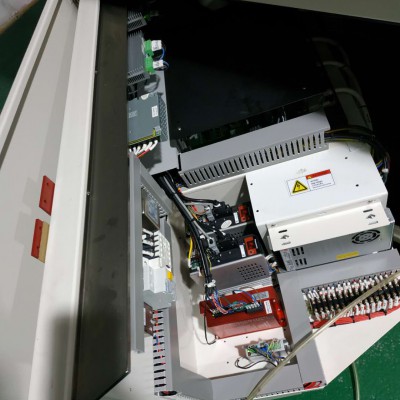

设备 |
|
|
功率要求 |
AC220V±10%,50/60Hz，2.5KW |
|
压缩空气要求 |
4~6Kgf/cm² |
|
耗气量 |
约5L/min |
|
工作环境温度 |
﹣20℃~﹢45℃ |
|
工作环境湿度 |
30%~60% |
|
设备尺寸（去除三色灯） |
L1158×W1632×H1463（mm） |
|
重量 |
约1000Kg |
